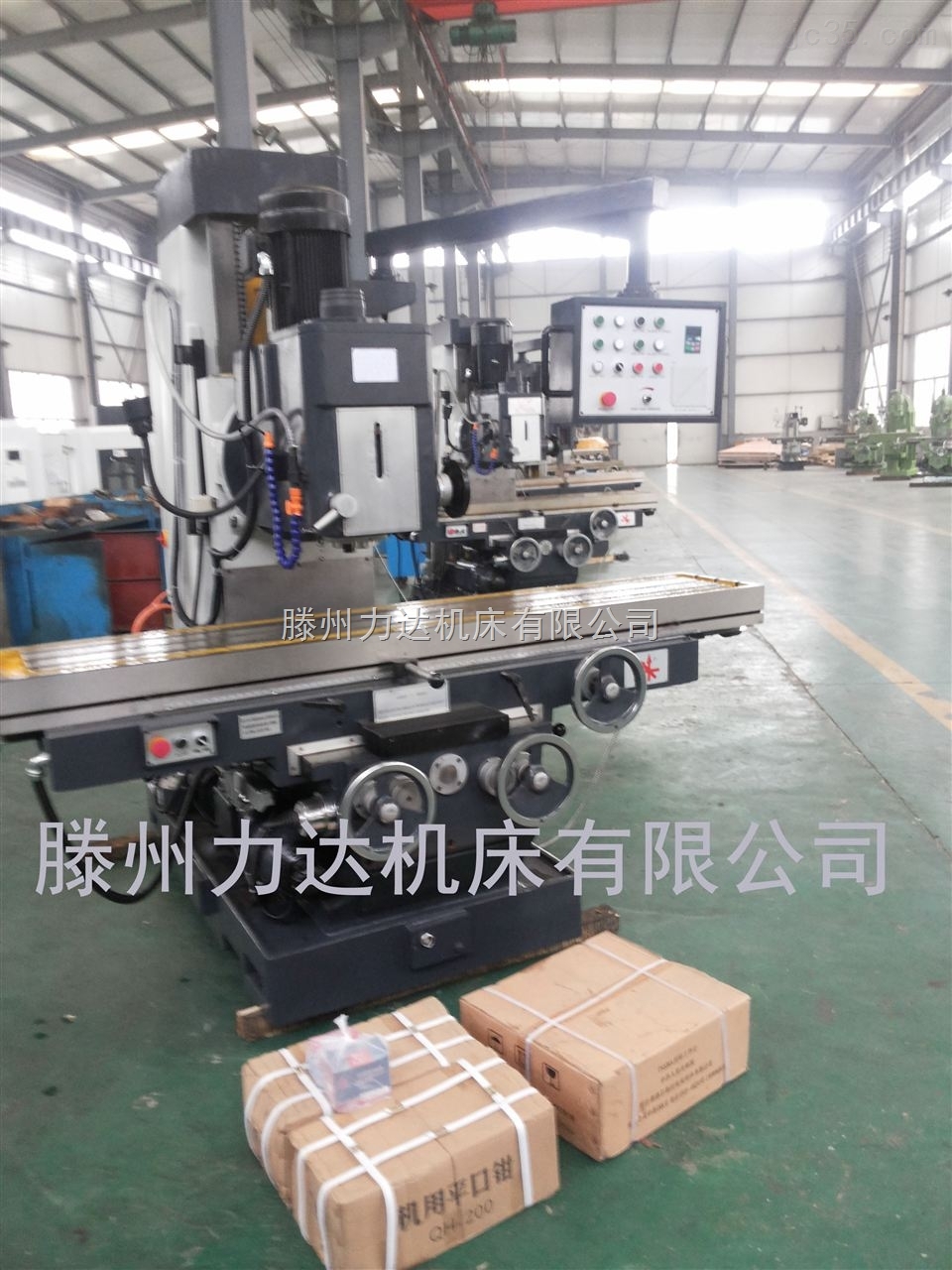

X7150C床身銑床



X7150C床身銑床產品特點：

X7150C床身銑床 是我公司根據普通銑床受行程限制，穩定性不好，動力不足等問題而自行設計研發的超大行程，超大動力，自重大，載重大，穩定性好的床身式銑床。

X7150C大型床身式銑床



X7150C床身銑床簡介：



     X7150C銑床是我公司根據普通銑床受行程限制，穩定性不好，動力不足等問題而自行設計研發的超大行程，超大動力，自重大，載重大，穩定性好的床身式銑床。



X7150C床身銑床性能：



1、  剛性好，適合加工大工件和重力切削。

2、  銑頭上下移動，從而保證機床在高承載重情況下的穩定性。

3、  床身寬大、自重高、方導軌寬大。

4、  主導軌高頻淬火，相對滑動面采用貼塑處理。

5、  三向進給采用伺服電機和軸驅動器（電磁離合器）各軸進給無級變速。

6、  全自動潤滑系統潤滑



 X7150C床身銑床用途：



 本銑床是我公司開發的一種新型通用床身式機床，結構合理、剛性好、精度高，具有銑削、鉆孔、攻絲、擴孔及鉸孔等多種功能，是機械、電子、儀器、儀表、模具、汽車等行業的理想加工設備。



主要結構特點：

   1、底座、機身、工作臺、中滑座等主要構件均采用高強度材料鑄造而成，并經人工時效處理，保證銑床長期使用的穩定性。

   2、整體結構為床身式結構，銑頭為大功率機械調速高精度銑頭，銑頭可在左、右20°范圍內工作；主軸套筒的進給具有自動、手動、手動微調等功能；主軸剛性大，調速方便、靈活。

   3、主軸箱可手動、機動上下升降完成機動進給和快速移動，操作方便、快捷。

   4、床身上縱、橫向有手動進給、機動進給和機動快進三種，不同的進給速度，能滿足不同的加工要求；快速進給可使工件迅速到達加工位置，縮短非加工時間。

   5、工作臺X向行程可達1400mm，拓展了機床加工范圍， Y、Z向?qū)к墳閷捑匦螌?dǎo)軌，且X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、精密磨削及刮研處理，配合強制潤滑，減小低速爬行，提高精度，延長機床的使用壽命。

   6、潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的高效運轉；同時，冷卻系統通過調整噴嘴改變冷卻液流量的大小，滿足不同的加工需求。

   7、機床操作系統通過支臂懸掛在機床的右上方，符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀。

   8、可選配數顯裝置。



X7150C床身銑床主要技術參數：



主要技術參數		X7150C
工作臺尺寸（長×寬）(mm)		2050×400
工作臺最大行程（縱向/橫向）(mm)		1400/500
工作臺“T”型槽（槽數/寬距/間距）(mm)		3/18/100
主軸孔錐度		ISO 50
主軸端面至工作臺面距離		100-630
主軸中心至立柱導軌面距離		580
主軸轉速范圍		66-960
主軸箱回轉角度		±20°
套筒行程		100
工作臺機動進給范圍（18級）(mm../../../..../../../..../../../../min)		縱、橫向：23.5-1180
		垂直方向：11.75-590
工作臺快速移動速度(mm../../../..../../../..../../../../min)		縱、橫向：2300
		垂直方向：1150
主電機功率(Kw)		11
機動進給電機功率		1500
冷卻泵電機功率		90
外形尺寸（長×寬×高）(mm)		2800×1860×2220
重(Kg)		4900
